Trancheuses de découpage des poutrelles et de dalles précontraintes en béton

Tensyland est une installation formée d’un ensemble de machines pour fabriquer des poutrelles et des dalles alvéolées en béton précontraint. La fabrication de ces poutrelles et des dalles en béton précontraint se fait sur des pistes de grande longueur sur lesquelles se déplacent les machines pour effectuer toutes les activités du processus: nettoyage des pistes, extension de câbles,moulage, extraction des produits, etc. Concrètement, nous voulons aujourd’hui parler de comment se fait le processus de découpage et de son importance dans tout le circuit de l’installation de Tensyland.

Le processus de découpage des poutrelles et de dalles en béton précontraint a un rôle très important étant donné qu’il permet de fabriquer des produits de longueur et un type de découpe selon la mesure de chaque projet. De plus, les trancheuses de Prensoland permettent également de faire des modulations pour un type de constructions, jusqu’à une hauteur de découpe de 500 mm et avec une tête giratoire de 90º, capable de réaliser des découpes longitudinales, transversales ou inclinées à n’importe quel angle.

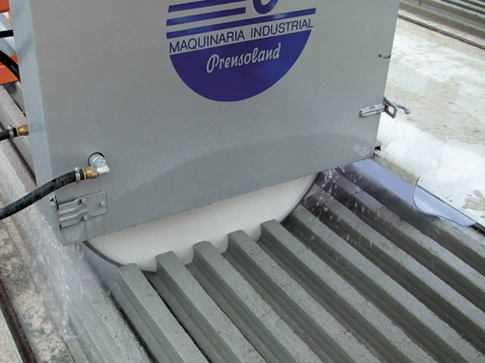

Dans les installations de Tensyland, la découpe se fait sur la piste avec une trancheuse qui va sur les mêmes rails que la machine à mouler. Il existe quatre modèles de trancheuses de Prensoland, ce sont toutes des machines de haute technologie, qui offrent une grande durabilité et qui demandent uniquement une maintenance minimum.

1. Trancheuse angulaire universelle

Cette trancheuse offre une hauteur de découpe jusqu’à 500 mm et avec la possibilité de hauteurs supérieures sur demande. Son diamètre de disque est de 800 à 1300 mm et elle possède une tête giratoire de 90º. De plus, elle dispose d’un tableau électrique automatique et programmable (avec un automate), un écran tactile, des enrouleurs pour le câble électrique et le tuyau d’arrosage, un dépôt d’eau auxiliaire, un moteur d’activation de disque de 55 kW, un couvercle télescopique pour la protection du disque de découpe avec un positionnement automatique et un système de nettoyage de boues d’usinage. Sa tête giratoire permet des découpes longitudinales, transversales ou inclinées dans n’importe quel angle.

2. Trancheuse angulaire TLA 70º

Ce modèle de machine à couper, idéal, offre une hauteur maximum de découpe de 300 mm avec un disque de diamètre de 900 mm. De plus, il offre une découpe jusqu’à 45º dans un cycle de 45 à 70º en deux cycles. Son moteur d’actionnement est de 45 kW et permet des découpes longitudinales.

3. Trancheuse CR-900

Sa hauteur maximum de découpe est de 300 mm, avec des disques de diamètre 700, 800 ou 900 mm (uniquement en régularisant les butées). Son puissant moteur disque est de 45 kW et avec une version de découpe programmée. Éventuellement, ce modèle dispose également d’un enrouleur pour câble électrique et un tuyau d’arrosage.

4. Trancheuse S-100

Sa hauteur maximum de découpe est de 300 mm avec un disque de diamètre de 900 mm. Son moteur actionnement de disque  est de 45 kW et il dispose d’un dépôt d’eau de 1100 l avec un indicateur de niveau, en plus des presses hydrauliques pour le support des poutrelles.
